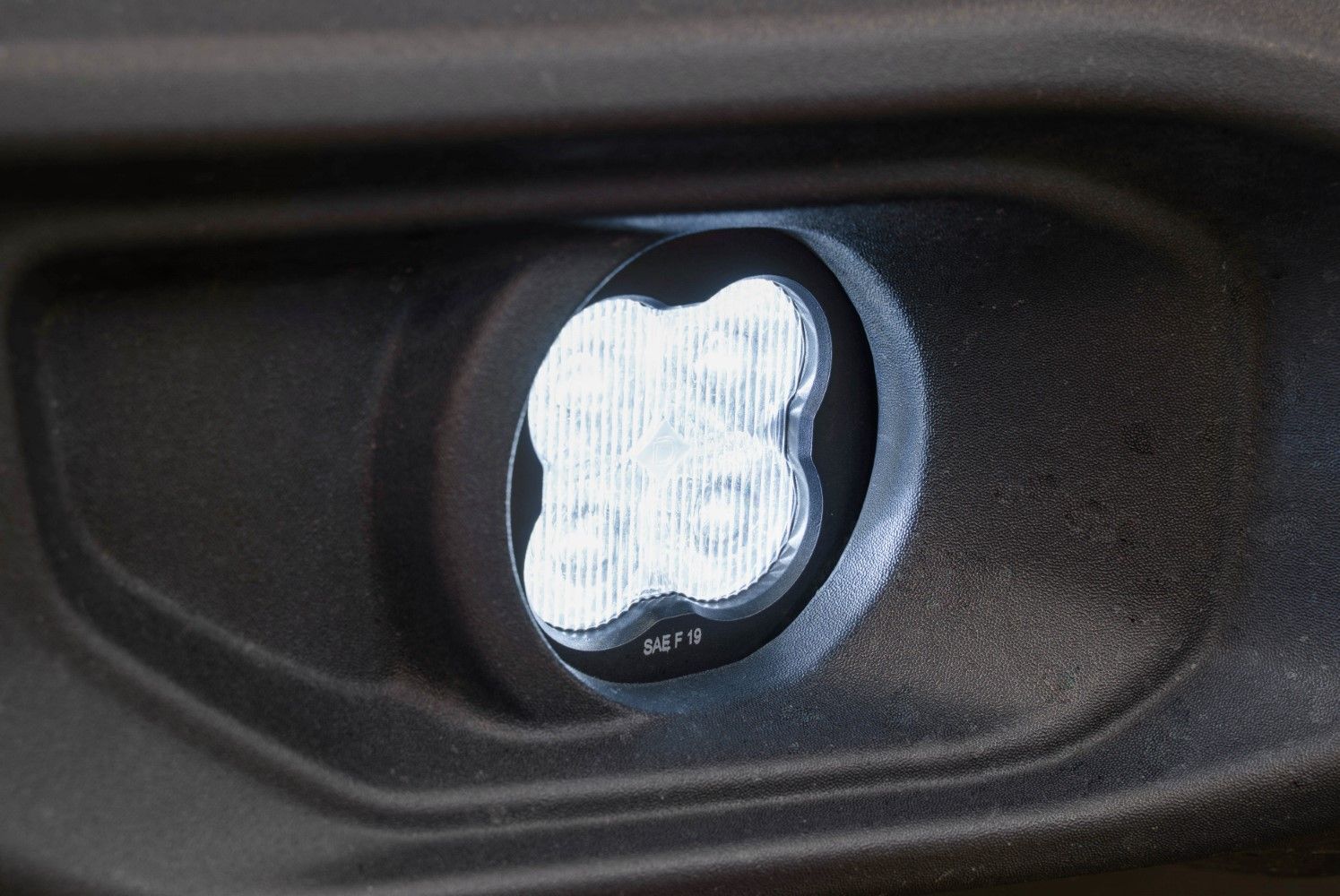

Le kit de phares antibrouillard à LED SS3 Type M/MR remplace vos phares antibrouillard d'usine par des pods LED SS3 pour un rendement nettement supérieur et un look épuré de style usine. Convient à une large gamme de véhicules Mopar, y compris Jeep Wrangler, Gladiator, et plus encore. Disponible en blanc froid ou en jaune sélectif avec rétroéclairage ambre en option. Voici le guide complet.
Table des matières
- Vidéo d'installation
- Outils requis
- Instructions d'installation
- Instructions de réglage
- Questions sur l'installation ?
- Achetez des phares antibrouillard à LED chez Ess K Customs
Vidéo d'installation
Outils requis
- Clé Allen 5/32"
- Mètre ruban
- Ruban adhésif
Instructions d'installation
Étape 1 — Monter les pods dans les supports
Installez les écrous fournis dans le boîtier du pod avec le nylon orienté vers l'intérieur. Fixez le support au pod à l'aide des vis et rondelles fournies dans la bonne orientation. Serrez de manière à ce que le pod maintienne sa position mais puisse pivoter pour le réglage.
Remarque pour les véhicules avec pare-chocs métallique (Type MR) : Fixez le support en acier Type MR inclus à l'arrière du support en plastique Type M à l'aide du matériel inclus. Le deuxième support en acier se fixe sur le côté opposé de l'autre lampe — une fois terminé, une lampe doit avoir un support en acier sur le côté droit et l'autre sur le côté gauche.
Étape 2 — Retirer les phares antibrouillard d'origine
Accédez à vos phares antibrouillard d'origine et déconnectez le connecteur du phare antibrouillard du faisceau de câbles du véhicule. Retirez le boîtier du phare antibrouillard d'origine. Le matériel d'origine sera réutilisé.
Étape 3 — Installer les nouveaux phares antibrouillard
Installez le nouveau pod SS3 en utilisant le matériel d'origine. Les languettes et les trous sur le support doivent s'aligner avec les points de montage d'origine. Réutilisez le matériel d'origine et serrez fermement. Utilisez les adaptateurs de câbles inclus pour connecter le pod au faisceau de câbles du véhicule et testez le fonctionnement (si la lumière ne s'allume pas, faites pivoter le connecteur de 180 degrés). Pour les pods rétroéclairés, connectez le câble adaptateur 2 broches vers 4 broches inclus en ligne, puis connectez le câble de rétroéclairage à une source 12V fusionnée à l'aide des connecteurs T-taps inclus. Répétez l'opération de l'autre côté.
Instructions de réglage
Étape 1 — Garez-vous à 25 pieds d'un mur sur une surface plane.
Étape 2 — Desserrez les vis Allen de 5/32" sur chaque pod SS3 juste assez pour permettre le réglage.
Étape 3 — Mesurez la distance entre le sol et le centre du pod SS3 (hauteur de montage).
Étape 4 — Marquez la hauteur de montage sur le mur avec du ruban adhésif.
Étape 5 — Ajoutez une deuxième marque de ruban adhésif quatre pouces en dessous (ligne de coupure du phare antibrouillard).
Étape 6 — Dirigez chaque pod SS3 de manière à ce que le haut du faisceau lumineux s'aligne avec la ligne de coupure.
Étape 7 — Serrez les vis Allen. Ne serrez pas trop et n'utilisez pas d'outils électriques. L'installation est terminée.
