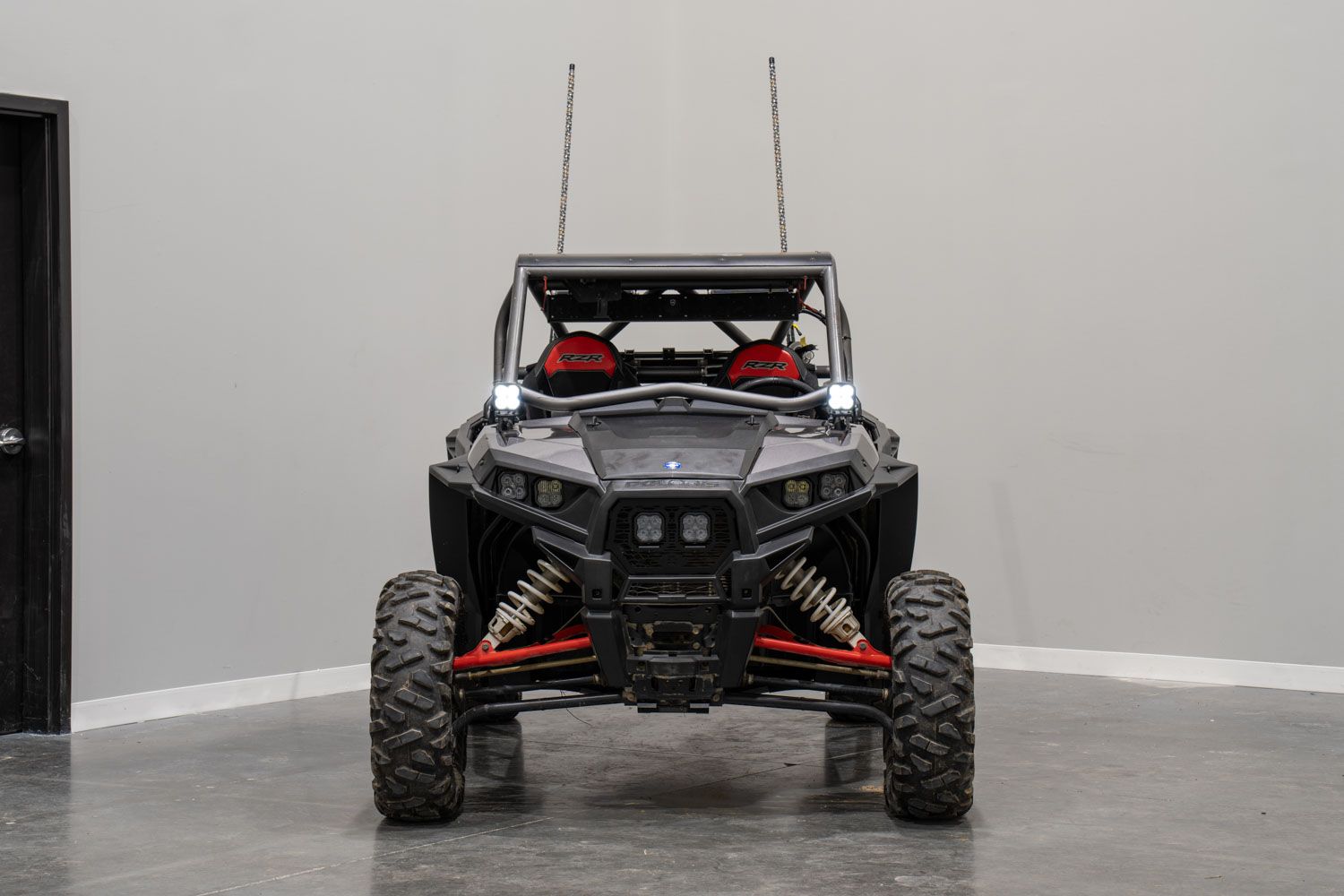

Le kit de pods LED Stage Series pour pilier A pour le Polaris RZR XP 2014-2018 monte deux pods LED SS3 ou SS5 sur les piliers A de votre UTV pour une augmentation puissante de la puissance lumineuse lors des trajets nocturnes et des conditions poussiéreuses. Les pods SS5 disposent de huit couleurs de rétroéclairage sélectionnables que vous pouvez basculer lorsque les feux principaux ne sont pas utilisés. Voici le guide complet.
Table des matières
- Vidéo d'installation
- Outils requis
- Instructions de montage
- Instructions de câblage
- Questions sur l'installation ?
- Achetez l'éclairage RZR chez Ess K Customs
Vidéo d'installation
Outils requis
- Cliquet
- Douille de 10 mm
- Douille de 18 mm
- Clé de 13 mm
- Clé de 18 mm
- Clé Allen de 5/32"
Instructions de montage
Étape 1 — Retirez les boulons de cage du pilier A
Retirez les deux boulons de 18 mm côté conducteur du véhicule à l'aide d'une douille de 18 mm.
Étape 2 — Installez l'entretoise et le support
Insérez une entretoise fournie à l'intérieur du cadre. Placez le support fourni sur la cage et fixez-le à l'aide des deux boulons d'origine de 18 mm que vous venez de retirer. Répétez l'opération côté passager.
Étape 3 — Assemblez et montez les pods LED
Assemblez vos pods LED SS3 ou SS5 conformément au guide d'assemblage inclus. Placez le pod sur le support du pilier A et fixez-le en insérant le boulon de carrosserie à travers le support en U et le support du pilier A, puis placez la rondelle, la rondelle frein et serrez l'écrou avec une clé de 13 mm. Inclinez le pod vers le haut/bas pour régler la visée et fixez-le avec les boulons Allen de 5/32" de chaque côté. Répétez l'opération côté passager.
Instructions de câblage
Étape 4 — Accédez à la batterie
Passez la main entre le siège conducteur et soulevez le levier de déverrouillage à l'arrière. Tirez le siège vers l'avant, vers le haut et hors du véhicule.
Étape 5 — Connectez le faisceau de câbles
Utilisez une douille de 10 mm pour desserrer les bornes négatives et positives de la batterie. Faites glisser les bornes du faisceau de câbles en place et refixez-les. Montez le faisceau de relais à l'endroit de votre choix ou rangez-le sous le siège.
Étape 6 — Acheminez et connectez les connecteurs DT
Acheminez les deux connecteurs DT à 4 broches vers chaque pod LED et branchez-les. Montez l'interrupteur à bascule à l'endroit de votre choix — vous pouvez le connecter à un ensemble d'interrupteurs de rechange ou percer et monter l'interrupteur à bascule sur le tableau de bord.
Étape 7 — Testez et ajustez
Testez d'abord la fonction de rétroéclairage, puis testez le faisceau principal. Effectuez les derniers réglages de visée — faites pivoter les pods de gauche à droite et serrez-les avec une clé de 13 mm, inclinez-les vers le haut/bas et fixez-les avec une clé Allen de 5/32". L'installation est terminée.
Questions sur l'installation ?
Si vous rencontrez des problèmes lors de l'installation, contactez Ess K Customs — en tant que revendeur agréé Diode Dynamics, nous sommes là pour vous aider.
