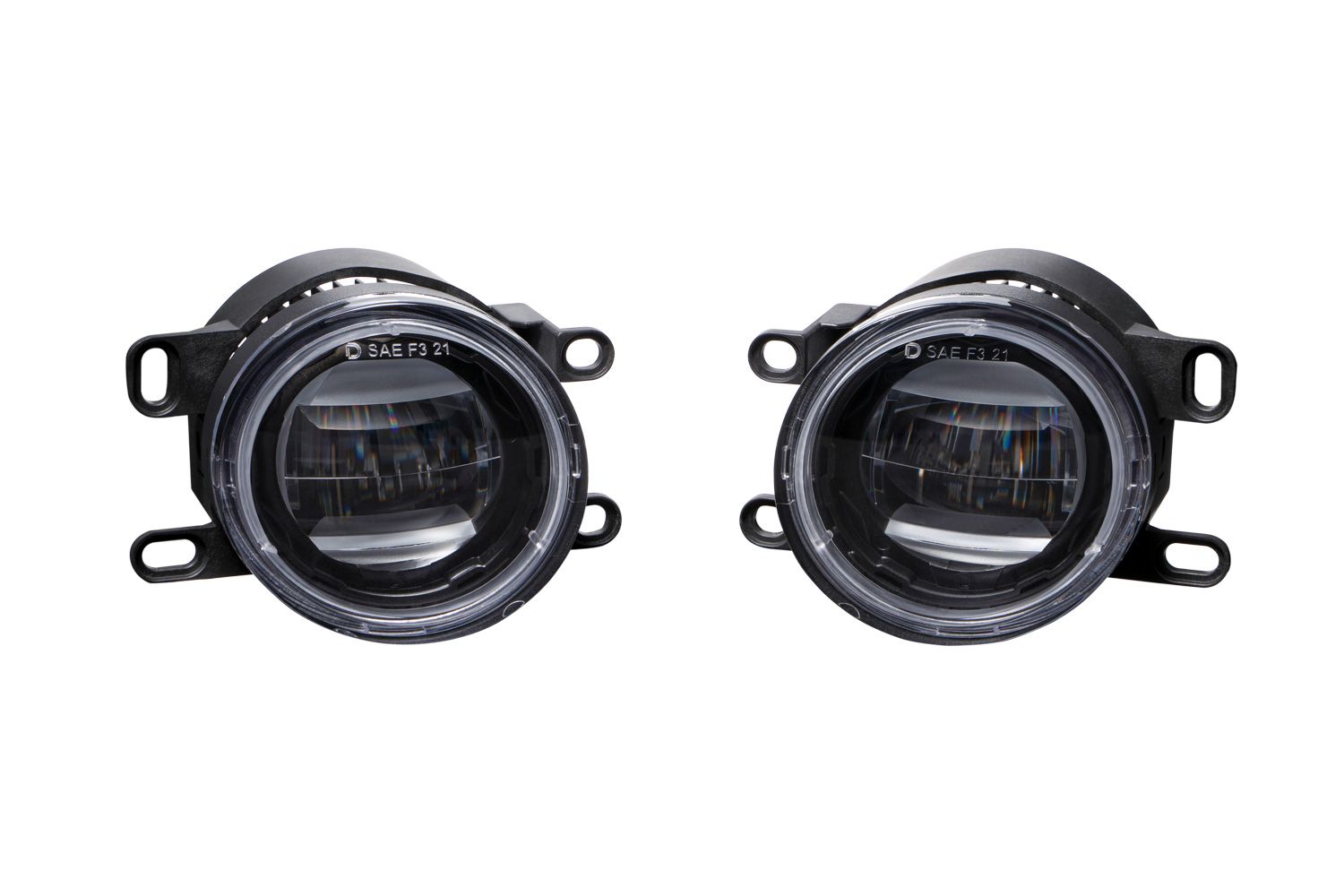

Les phares antibrouillard Elite Series à LED offrent jusqu'à cinq fois plus de puissance que les ampoules halogènes d'usine en tant que remplacement direct de qualité OEM. Ce guide couvre le processus d'installation et de réglage des phares antibrouillard de type CGX, qui s'adaptent à certains véhicules Toyota et Lexus.
Table des matières
- Instructions d'installation
- Instructions de réglage
- Questions sur l'installation ?
- Achetez les phares antibrouillard Elite chez Ess K Customs
Instructions d'installation
Étape 1 — Retirez le phare antibrouillard d'usine
Tournez la roue vers l'extérieur pour accéder à l'arrière du pare-chocs. Retirez les vis ou les clips fixant le revêtement de passage de roue et tirez-le en arrière pour révéler le phare antibrouillard d'usine. Débranchez le connecteur d'usine. À l'aide d'un tournevis cruciforme, retirez les vis fixant le boîtier du phare antibrouillard d'usine et retirez-le. Conservez les vis d'usine – vous les réutiliserez.
Étape 2 — Installez le phare antibrouillard Elite Series
Montez le phare antibrouillard Elite Series Type CGX à l'aide des vis d'usine avec un tournevis cruciforme.
- Lexus GX460 : Faites fléchir les languettes latérales gauches vers l'extérieur pour les insérer dans les logements de montage. Utilisez la partie supérieure de la fente du support pour fixer la vis d'usine.
- Véhicules Toyota : Faites fléchir les languettes latérales gauches vers l'extérieur pour les insérer dans les logements de montage. Utilisez la partie inférieure de la fente du support pour fixer la vis d'usine.
Étape 3 — Connectez le câblage
Utilisez les adaptateurs de câble inclus pour connecter le phare antibrouillard au faisceau de câblage du véhicule. Testez le fonctionnement – si la lumière ne s'allume pas, retournez le connecteur à 180°. Connectez le fil d'alimentation du rétroéclairage à une source 12V fusionnée (telle qu'un feu de stationnement ou un circuit de feux de position latéraux) à l'aide des connecteurs rapides inclus pour activer le rétroéclairage d'accentuation ambre. Remarque : La source d'alimentation doit être fusionnée – ne connectez pas directement à la batterie. Vérifiez les lois locales pour l'utilisation sur route de la fonction de rétroéclairage.
Étape 4 — Répétez l'opération pour l'autre côté.
Instructions de réglage
Vidéo de réglage :
Étape 1 — Garez-vous sur une surface plane à 7,6 mètres d'un mur ou d'une porte de garage.
Étape 2 — Mesurez la distance entre le sol et le centre de votre phare antibrouillard (hauteur de montage).
Étape 3 — Marquez la hauteur de montage sur le mur avec du ruban adhésif.
Étape 4 — Ajoutez un deuxième morceau de ruban adhésif quatre pouces (10 cm) en dessous de la hauteur de montage — c'est votre ligne de coupure du phare antibrouillard.
Étape 5 — À l'aide de la vis de réglage intégrée, ajustez chaque phare antibrouillard de sorte que le haut du faisceau lumineux s'aligne avec la ligne de coupure.
Questions sur l'installation ?
Si vous rencontrez des problèmes lors de l'installation, contactez Ess K Customs — en tant que revendeur agréé Diode Dynamics, nous sommes là pour vous aider.
Achetez les phares antibrouillard Elite chez Ess K Customs
Prêt à améliorer vos phares antibrouillard d'origine ? En tant que revendeur agréé Diode Dynamics, Ess K Customs propose la gamme complète de phares antibrouillard LED Elite Series avec la garantie complète du fabricant.
Parcourir les phares antibrouillard LED Elite Type CGX chez Ess K Customs →
Ce guide d'installation s'applique aux SKU Diode Dynamics : DD5140, DD5143
