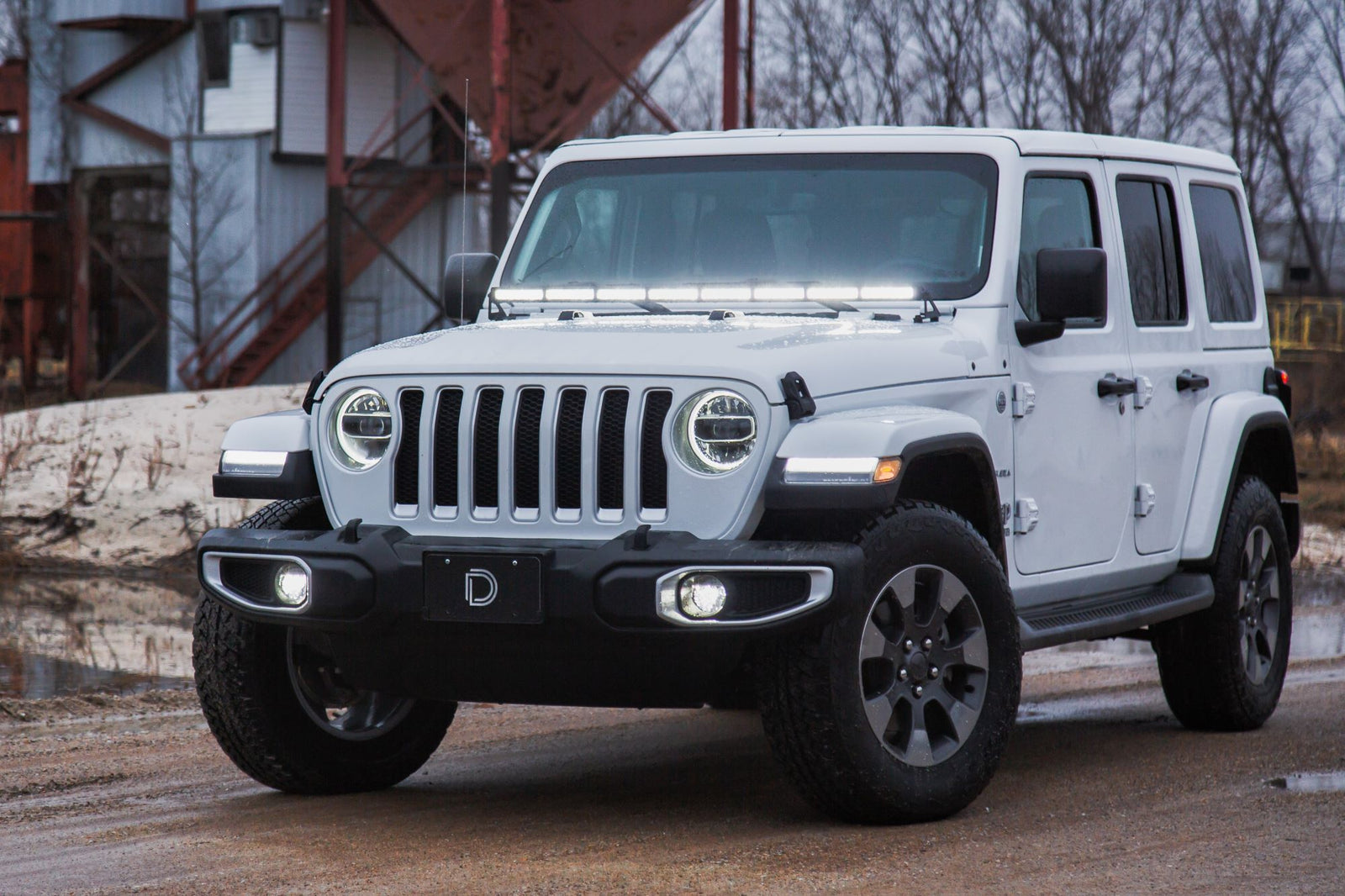

Le kit de barre lumineuse LED de capot pour Jeep JL Wrangler 2018-2023 et JT Gladiator 2020-2023 installe une barre lumineuse LED Stage Series de 50 pouces sur le capot pour une augmentation massive de l'éclairage tout-terrain. Les optiques TIR améliorées concentrent efficacement la lumière pour éviter l'éblouissement dû à la réflexion sur le capot, même avec une position de montage basse. Disponible en blanc froid 6000K ou ambre 2000K pour une visibilité à contraste élevé dans le brouillard et les intempéries. Les supports conçus par CAO se boulonnent aux points de montage d'usine — aucune coupe ou perçage requis. Voici la procédure complète.
Table des matières
- Vidéo d'installation
- Outils requis
- Instructions de montage
- Instructions de câblage
- Des questions sur l'installation ?
- Achetez l'éclairage Jeep chez Ess K Customs
Vidéo d'installation
Outils requis
- Tournevis Torx T40
- Douille de 10 mm
- Pinces à dénuder
- Pince à sertir
Instructions de montage
Étape 1 — Retirez les boulons d'usine et installez les supports
De chaque côté du véhicule, retirez les deux boulons d'usine à l'aide d'un tournevis Torx T40. Placez les entretoises incluses sur les deux points de montage. Alignez le support en place et fixez-le avec la quincaillerie étendue de style OEM incluse. Répétez l'opération pour l'autre côté.
Conseil : Si vous prévoyez de passer des fils, retirez les deux boulons inférieurs pour retirer complètement le panneau de garniture. Passez vos fils à côté de la charnière du pare-brise, puis réinstallez la garniture.
Étape 2 — Montez la barre lumineuse LED
Montez la barre lumineuse LED Stage Series de 50" sur les supports à l'aide des boulons hexagonaux à profil bas inclus dans la boîte du support de montage universel. Fixez avec une douille de 10 mm.
Instructions de câblage
Les instructions suivantes s'appliquent aux Jeep JL Wrangler avec un bloc de commutateurs auxiliaires. Si vous n'en avez pas, utilisez le fil adaptateur de commutateur à bascule inclus pour acheminer un commutateur. Toutes les sources d'alimentation doivent être fusionnées.
Étape 3 — Montez le relais et connectez l'alimentation
Montez le relais près de la batterie ou de la borne d'alimentation principale. Connectez le fil d'entrée d'alimentation rouge à la borne positive de la batterie et le fil de masse noir à la borne négative ou à un point de mise à la terre d'usine.
Étape 4 — Connectez l'interrupteur
Au niveau du connecteur blanc, débranchez les fils de l'interrupteur du faisceau et connectez à la place le pigtail supplémentaire. À l'aide du connecteur bout à bout à l'extrémité du pigtail, sertissez le fil jaune à un fil de commutateur auxiliaire OEM. L'alimentation est tirée de la batterie, donc n'importe quel fil de commutateur auxiliaire OEM peut être utilisé quelle que soit l'intensité nominale.
Étape 5 — Acheminez, testez et fixez
Acheminez le fil de sortie vers la barre lumineuse LED, en évitant les pièces mobiles et les sources de chaleur. Branchez le connecteur de sortie dans la barre lumineuse. Sécurisez tout le câblage et testez minutieusement. L'installation est terminée.
