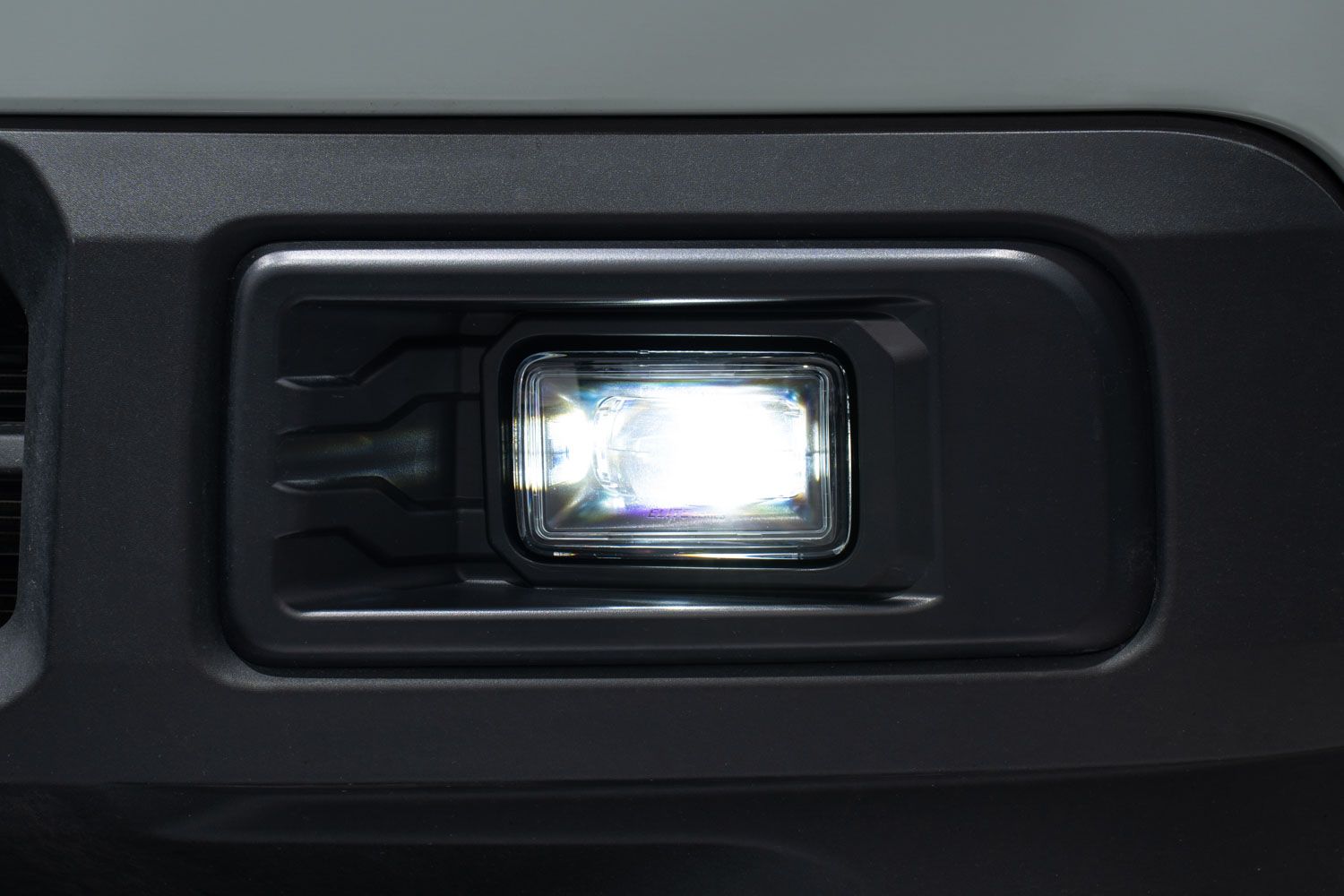

Le faisceau de câblage de feux antibrouillard additionnels Diode Dynamics vous permet d'ajouter des feux antibrouillard à un véhicule qui n'en était pas équipé d'usine. Une fois installés, les feux antibrouillard fonctionnent comme ceux d'origine : ils s'allument automatiquement avec les phares lorsque l'interrupteur des feux antibrouillard est en position marche. Deux méthodes de câblage sont disponibles selon que vous ajoutez un nouvel interrupteur ou que vous utilisez un interrupteur auxiliaire/upfitter OEM existant. Voici la procédure complète.
Table des matières
- Outils requis
- Méthode 1 — Ajouter un nouvel interrupteur au véhicule
- Méthode 2 — Utiliser un interrupteur auxiliaire/upfitter OEM
- Notes fonctionnelles
- Instructions de réglage des feux antibrouillard
- Des questions sur l'installation ?
- Achetez des faisceaux de feux antibrouillard chez Ess K Customs
Important : Lors de l'acheminement des faisceaux, évitez les zones sujettes à l'accumulation de chaleur ou aux pièces mobiles. Suivez le chemin des faisceaux de câbles du fabricant d'origine autant que possible.
Outils requis
- Outils de câblage de base
Méthode 1 — Ajouter un nouvel interrupteur au véhicule
Étape 1 — Acheminer le faisceau de câblage
Acheminez le faisceau de câblage près de la boîte à fusibles sous votre capot. Faites passer le fil de sortie vers l'emplacement du feu antibrouillard de chaque côté du véhicule. Acheminez le fil de l'interrupteur dans l'habitacle du véhicule, du côté conducteur.
Étape 2 — Connecter les fils de la batterie
Connectez les fils positif (VB) et négatif (G) de la batterie à la batterie, ou aux bornes d'alimentation principales près de la boîte à fusibles.
Étape 3 — Connecter le fil d'activation
Connectez le fil d'entrée d'activation (DW) à votre signal d'activation préféré (AW). Lorsque ce signal est alimenté et que l'interrupteur est en position marche, les feux antibrouillard s'allument. Nous recommandons de brancher le signal du feu de position latéral ou du feu de croisement afin que les feux antibrouillard s'allument et s'éteignent automatiquement avec vos feux de stationnement ou vos feux de croisement.
Étape 4 — Connecter le fil de désactivation
Connectez le fil de désactivation à votre signal préféré pour désactiver les feux antibrouillard lorsque 12V est appliqué. Nous recommandons de brancher le signal des feux de route afin que les feux antibrouillard s'éteignent lorsque les feux de route sont activés.
Étape 5 — Connecter le fil de rétroéclairage (si applicable)
Si vous avez acheté un faisceau à 4 broches avec un fil de rétroéclairage, connectez le fil d'activation du rétroéclairage (BW) à une source 12V fusionnée pour activer la fonction de rétroéclairage. Vérifiez les lois et réglementations locales concernant l'utilisation sur route de la fonction de rétroéclairage.
Étape 6 — Câbler l'interrupteur
Connectez le fil d'entrée de l'interrupteur au relais de feu antibrouillard (S). À l'intérieur de l'habitacle, connectez les fils de l'interrupteur à l'interrupteur, en alignant les couleurs des fils comme indiqué dans le schéma inclus. Mettez l'interrupteur de feu antibrouillard à la masse à l'aide du fil de mise à la masse inclus (SG). Montez l'interrupteur dans une zone inutilisée du tableau de bord.
Étape 7 — Connecter les fils de sortie et tester
Connectez les fils de sortie au feu antibrouillard de chaque côté du véhicule. Fixez tout le câblage et testez le fonctionnement.
Méthode 2 — Utiliser un interrupteur auxiliaire/upfitter OEM
Étape 1 — Acheminer le faisceau de câblage
Acheminez tous les fils en suivant les mêmes instructions que pour la méthode 1, mais NE faites PAS passer les fils de l'interrupteur dans l'habitacle du véhicule.
Étape 2 — Remplacer le fil d'entrée d'alimentation
Débranchez le fil d'entrée de la batterie (VB) du relais de feu antibrouillard et remplacez-le par le fil d'entrée d'alimentation (VS). À l'aide d'un outil de sertissage standard, connectez le fil d'entrée d'alimentation (VS) à un fil d'interrupteur auxiliaire OEM de votre véhicule. Assurez-vous que le fil peut fournir un courant adéquat — consultez le manuel de votre véhicule.
Étape 3 — Connecter les fils d'activation, de désactivation et de rétroéclairage
Connectez le fil d'entrée d'activation (S) à votre circuit de feux de stationnement ou de phares. Connectez le fil de désactivation à votre signal de feux de route. Si équipé, connectez le fil d'activation du rétroéclairage (BW) à une source 12V fusionnée. Vos feux antibrouillard s'activeront désormais chaque fois que le circuit d'activation est alimenté et que votre interrupteur upfitter est en position marche.
Étape 4 — Connecter les fils de sortie et tester
Connectez les fils de sortie au feu antibrouillard de chaque côté. Fixez tout le câblage et testez le fonctionnement.
Notes fonctionnelles
- Le fil d'activation doit être connecté à un signal approprié — ne le connectez pas à une alimentation 12V constante ou à l'alimentation d'allumage, car cela permettrait d'allumer les feux antibrouillard à tout moment.
- Le fil de désactivation désactive les feux antibrouillard lorsque 12V est appliqué.
- Toute fonction de rétroéclairage est uniquement destinée à l'éclairage d'accentuation. Vérifiez les lois locales avant de l'utiliser sur la voie publique.
Instructions de réglage des feux antibrouillard
Étape 1 — Garez-vous à 7,6 mètres d'un mur sur une surface plane.
Étape 2 — Mesurez la distance entre le sol et le centre du feu antibrouillard (hauteur de montage).
Étape 3 — Marquez la hauteur de montage sur le mur avec du ruban adhésif.
Étape 4 — Ajoutez une deuxième marque de ruban adhésif quatre pouces plus bas (ligne de coupure des feux antibrouillard).
Étape 5 — Dirigez chaque feu antibrouillard de manière à ce que le haut du motif du faisceau s'aligne avec la ligne de coupure. L'installation est terminée.
