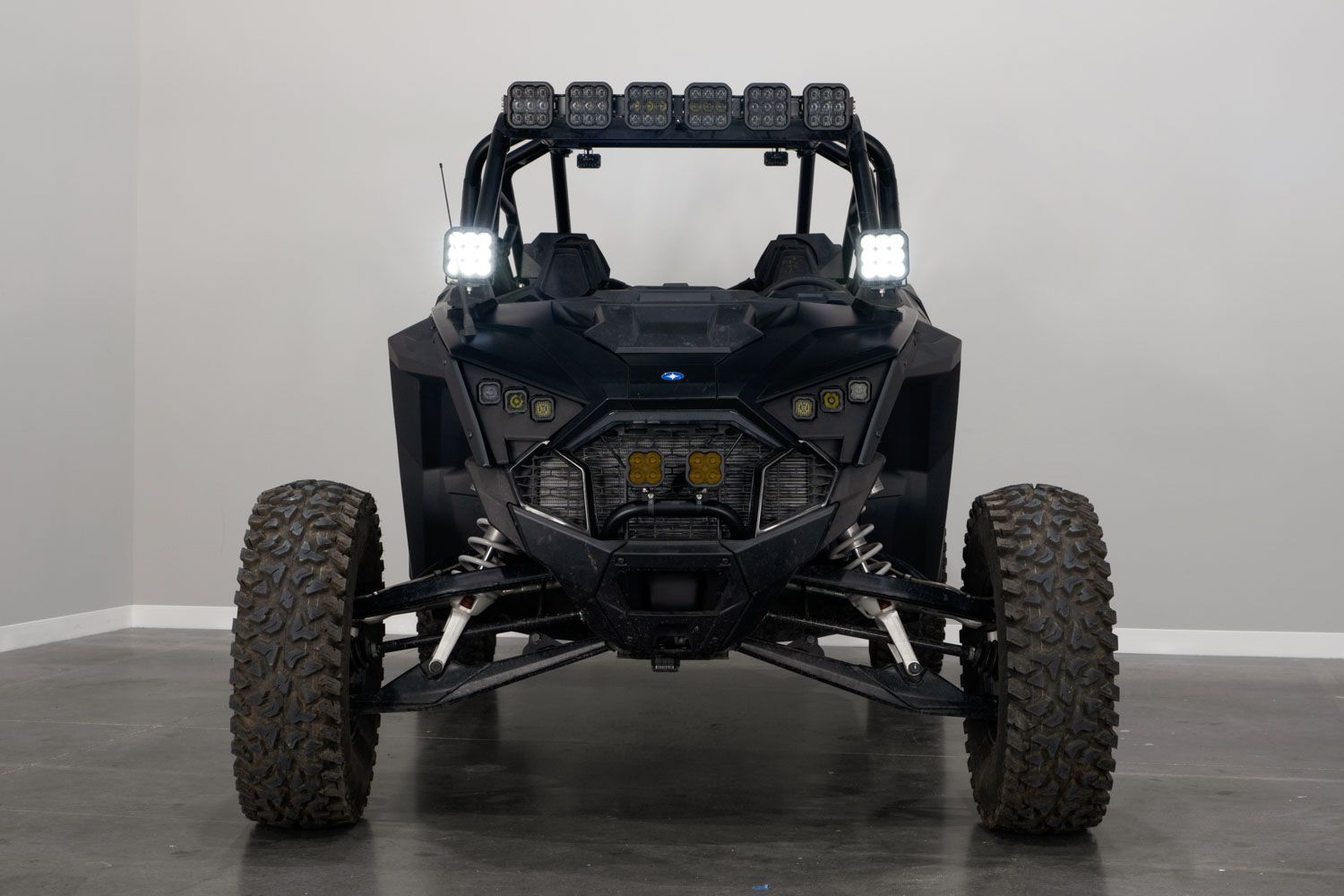

Le kit de pods LED Stage Series pour pilier A pour le Polaris RZR Pro 2020+ vous permet de monter deux pods LED SS5 ou SS3 sur les piliers A pour un gain significatif de luminosité lors des trajets nocturnes et dans des conditions poussiéreuses. Les pods SS5 comprennent huit couleurs de rétroéclairage sélectionnables pour un éclairage d'appoint lorsque les faisceaux principaux sont éteints. Voici le guide d'installation complet.
Table des matières
- Vidéo d'installation
- Outils requis
- Instructions de démontage
- Instructions de câblage et d'interrupteur
- Montage du support et du pod
- Remontage
- Des questions sur l'installation ?
- Acheter l'éclairage RZR chez Ess K Customs
Vidéo d'installation
Outils requis
- Cliquet 3/8" avec rallonge 3"
- Douilles de 10 mm, 13 mm et 18 mm
- Clé de 18 mm
- Clés Allen 3/32" et 5/32"
- Tournevis Torx T40
- Perceuse avec mèches de 1/8" et étagées
- Pince coupante affleurante
- Outil de démontage de garniture en plastique
- Lame de rasoir ou couteau utilitaire
- Niveau à bulle et mètre ruban
Instructions de démontage
Étape 1 — Retirer le siège conducteur et la garniture intérieure
Détachez les deux boucles de réglage du siège conducteur à l'aide des tirettes rouges. Utilisez un outil de démontage de garniture en plastique pour soulever le porte-gobelet, puis déconnectez le connecteur avec des languettes bleues en dessous. Faites passer le harnais de sécurité à l'arrière du siège, tirez la poignée de déverrouillage et inclinez le siège vers l'avant et vers l'extérieur. Retirez les quatre boulons de 10 mm le long du bas de la console centrale. Retirez les deux boulons de 10 mm et les deux clips du panneau de garniture côté conducteur. Soulevez le couvercle de levier de vitesses en caoutchouc et retirez le boulon T40 en dessous pour retirer la garniture du levier de vitesses.
Instructions de câblage et d'interrupteur
Étape 2 — Connecter la batterie et acheminer le câble de l'interrupteur
À l'aide d'une douille de 10 mm, connectez le fil rouge du faisceau de câbles à la borne positive de la batterie et le fil noir à la borne négative. Rangez le relais à côté de la batterie. L'interrupteur étant déconnecté, acheminez le fil blanc du connecteur de la batterie sous la console centrale vers la zone du porte-gobelet, puis vers le bas et autour du levier de vitesses vers le pare-feu — acheminez-le autour du support de levier de vitesses, pas à travers. Continuez à l'acheminer vers le pare-feu et sortez-le par le trou à l'arrière du panneau de garniture côté passager.
Étape 3 — Monter l'interrupteur et acheminer les câbles DT
Retirez un cache d'interrupteur d'usine avec un outil de crochetage. Si vous utilisez l'interrupteur à bascule rond inclus, coupez la fente de clé avec une pince coupante affleurante. Percez un trou dans le cache d'interrupteur d'environ 20,5 mm à l'aide de la mèche étagée. Faites passer le fil blanc par l'avant, insérez l'interrupteur en place avec les doubles lignes vers le haut. Connectez le câble de l'interrupteur. Acheminez le premier câble DT de la batterie en suivant le même chemin sous la console centrale, en sortant du panneau de garniture côté conducteur, en traversant derrière la colonne de direction et en remontant vers le montant A côté conducteur — tirez-le sous le soufflet du montant A. Acheminez le deuxième câble DT le long du chemin du câble de l'interrupteur vers le panneau de garniture côté passager, en traversant derrière le tableau de bord et en remontant vers le soufflet du montant A côté passager. Fixez tous les câbles avec des serre-câbles loin des pièces mobiles.
Montage du support et du pod
Étape 4 — Installer les supports de montant A
À l'aide d'un couteau utilitaire, découpez une fente dans chaque soufflet en caoutchouc du montant A, à environ 6 cm du bas et d'environ 9,5 cm de long. Retirez le soufflet en caoutchouc pour révéler les deux boulons de 18 mm et retirez-les. Faites passer le connecteur DT à travers la fente du soufflet. Fixez les rondelles incluses à l'intérieur du support avec du ruban adhésif de masquage (les rondelles se placent entre le montant A et le support). Faites glisser le support (autocollant d'orientation R vers le haut) à travers la fente du soufflet, tirez vers le bas pour l'aligner avec les trous du montant A, et fixez avec les boulons d'origine de 18 mm. Utilisez un niveau pour vérifier que le support est de niveau. Répétez l'opération pour l'autre côté.
Étape 5 — Monter et orienter les pods LED SS5
Assemblez les supports universels SS5 en insérant des vis de réglage dans les filetages inférieurs avec une clé Allen de 3/32", puis faites glisser les supports sur les pods SS5 et fixez-les avec les boulons et rondelles de 5/32" inclus. Boulonnez les pods aux supports du montant A à l'aide du boulon à tête carrée, de la rondelle, de la rondelle-frein et de l'écrou fournis — serrez à la main pour l'instant. Branchez les connecteurs DT et testez le fonctionnement. Orienter horizontalement en tournant le pod à gauche/droite et en serrant avec une clé de 13 mm. Orienter verticalement en inclinant de haut en bas et en serrant avec une clé Allen de 5/32".
Remontage
Remontez le RZR en inversant les étapes de démontage. Assurez-vous de fixer tout câblage lâche avec des serre-câbles pour le maintenir éloigné des pièces chaudes ou mobiles.
Des questions sur l'installation ?
Si vous rencontrez des problèmes lors de l'installation, contactez Ess K Customs — en tant que revendeur agréé Diode Dynamics, nous sommes là pour vous aider.
Acheter l'éclairage RZR chez Ess K Customs
Vous cherchez des améliorations d'éclairage pour votre Polaris RZR Pro 2020+ ? En tant que revendeur agréé Diode Dynamics, Ess K Customs propose des produits authentiques avec une garantie complète du fabricant.
Parcourir les kits de pods LED pour montant A RZR Pro chez Ess K Customs →
Ce guide d'installation s'applique aux SKU Diode Dynamics : DD7634P, DD7635-DD7642
