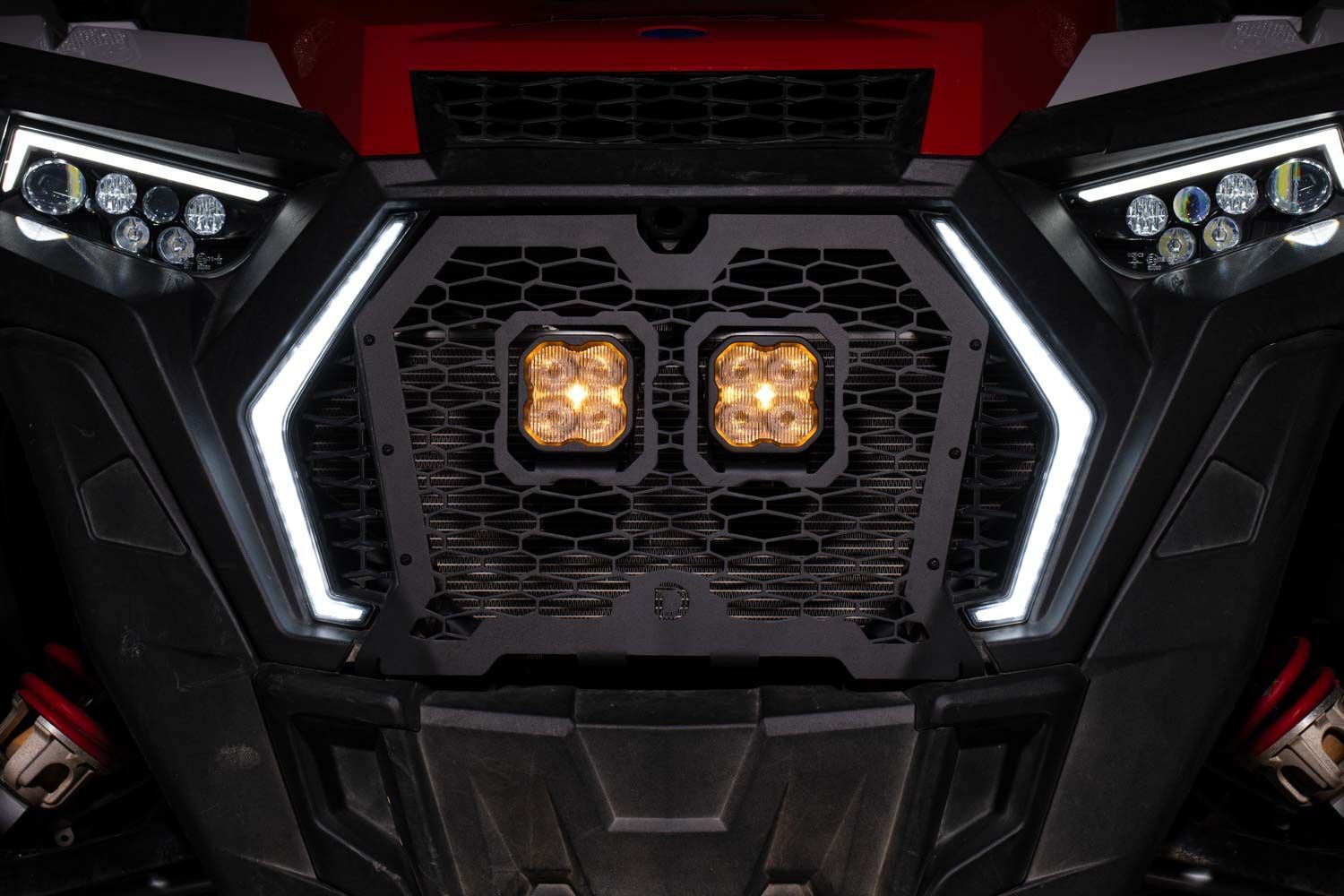

Le kit de calandre LED Stage Series pour le Polaris RZR XP 2019-2023 monte des pods LED SS3 sur une calandre personnalisée en acier inoxydable pour un look épuré et agressif avec une puissance tout-terrain sérieuse. Installation prête à l'emploi avec tout inclus. Voici la procédure complète.
Table des matières
- Vidéo d'installation
- Outils nécessaires
- Instructions d'installation
- Questions sur l'installation ?
- Acheter l'éclairage RZR chez Ess K Customs
Vidéo d'installation
Outils nécessaires
- Clé à douille de 10 mm
- Embout Torx T25
- Tournevis cruciforme
- Clé Allen de 5/32"
- Clé de 13 mm
- Outils de démontage de garnitures
- Serre-câbles
Instructions d'installation
Étape 1 — Retirer le capot et la calandre d'origine
Tournez les deux loquets du capot et faites glisser le capot vers l'avant pour le retirer. Appuyez sur les deux languettes en haut de la calandre d'origine et tirez-la loin du véhicule.
Étape 2 — Retirer le couvercle inférieur du pare-chocs
Utilisez un embout Torx T25 pour retirer les deux boulons maintenant le couvercle inférieur du pare-chocs. Mettez le couvercle de côté pour la réinstallation.
Étape 3 — Installer le câblage
Pour la connexion à la barre de bus d'usine : utilisez une douille de 10 mm pour desserrer les bornes positive et négative, ajoutez les fils du faisceau et fixez le relais à l'aide de la vis T25. Acheminez le fil DT derrière le radiateur, le long du côté passager et vers l'avant de la calandre. Pour le câblage direct à la batterie : retirez le siège du conducteur, connectez-vous aux bornes de la batterie et acheminez le câblage le long du seuil de porte et du tableau de bord jusqu'à la calandre.
Étape 4 — Assembler les pods SS3
Insérez les écrous fournis dans les fentes de chaque pod SS3. Faites glisser le support universel sur l'arrière du pod avec la bague en nylon vers l'intérieur. Fixez avec les vis Allen de 5/32" et les rondelles, en laissant légèrement desserré pour l'ajustement.
Étape 5 — Monter les pods SS3 sur le support de calandre
Fixez les pods SS3 au support de calandre à l'aide du boulon de carrosserie, de la rondelle, de la rondelle de blocage et de l'écrou. Serrez avec une clé de 13 mm. Répétez l'opération pour l'autre pod.
Étape 6 — Installer la calandre et les supports
Replacez la calandre en position, les languettes alignées. Installez sans serrer les boulons et écrous de 10 mm inclus en bas, tirez légèrement pour créer une tension et serrez. Utilisez un tournevis cruciforme pour fixer la calandre avec les six vis autotaraudeuses, en travaillant de côté pour maintenir l'alignement.
Étape 7 — Finaliser l'installation
Branchez le répartiteur DT à l'arrière de chaque pod et connectez-le au faisceau. Testez le système. Fixez les fils lâches avec des serre-câbles et remontez le véhicule. L'installation est terminée.
Questions sur l'installation ?
Si vous rencontrez des problèmes lors de l'installation, contactez Ess K Customs — en tant que revendeur agréé Diode Dynamics, nous sommes là pour vous aider.
Acheter l'éclairage RZR chez Ess K Customs
Vous recherchez des améliorations d'éclairage pour votre Polaris RZR ? En tant que revendeur agréé Diode Dynamics, Ess K Customs propose des produits authentiques avec une garantie complète du fabricant.
Parcourir l'éclairage Polaris RZR chez Ess K Customs →
Ce guide d'installation s'applique aux SKU Diode Dynamics : DD8070P, DD8071, DD8072, DD8073, DD8074, DD8075, DD8076, DD8077, DD8078
