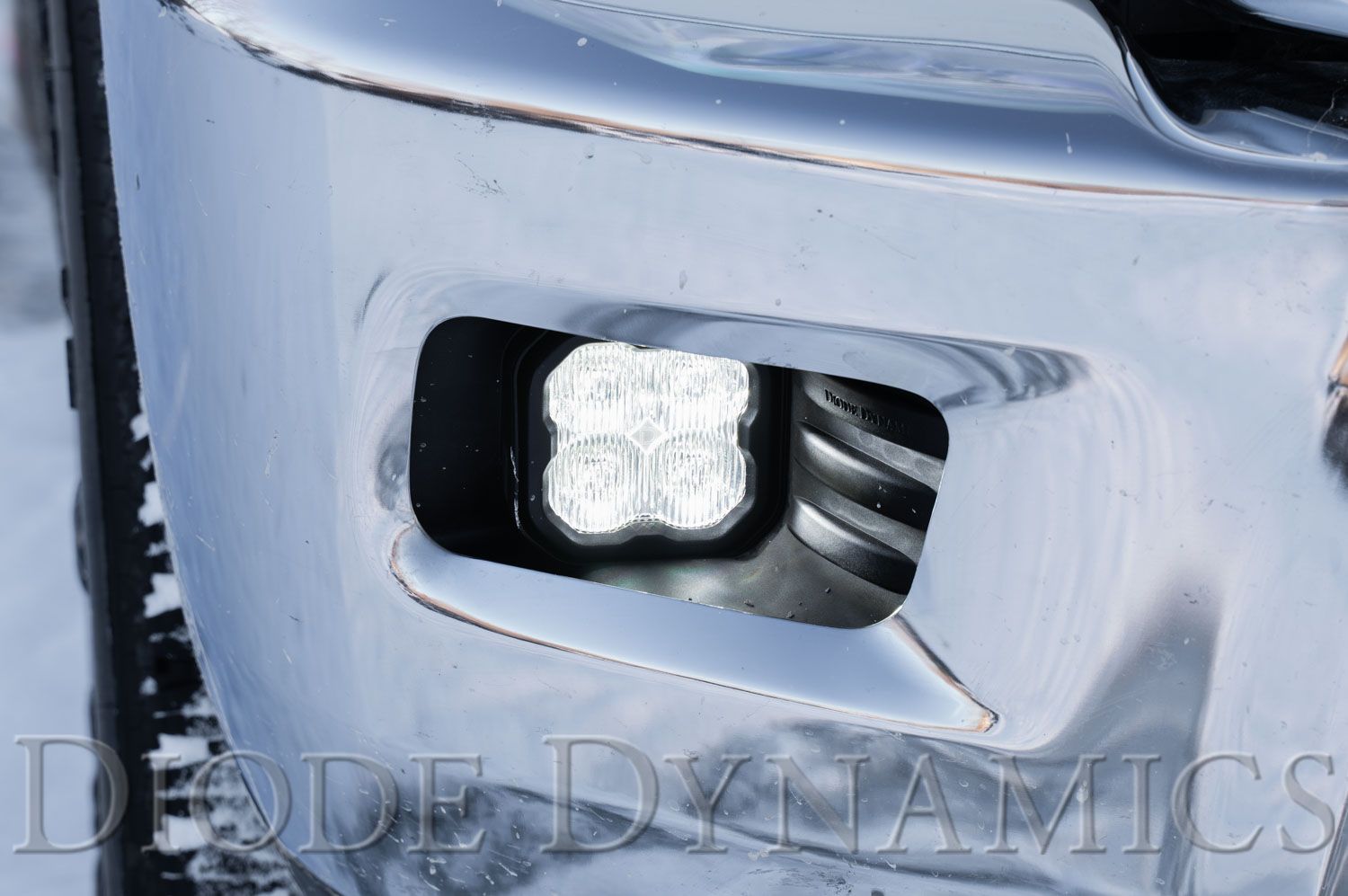

Le kit de feux de brouillard LED horizontaux SS3 pour les RAM 1500 de 2009-2012 et RAM HD de 2010-2018 remplace vos feux de brouillard d'usine par des pods LED SS3 pour un rendement considérablement plus élevé et un aspect épuré et d'origine. Disponible en blanc froid ou jaune sélectif avec rétroéclairage ambre optionnel. L'installation varie légèrement en fonction du type de votre pare-chocs. Voici le guide complet.
Table des matières
- Vidéo d'installation
- Outils requis
- Instructions pour pare-chocs en plastique RAM
- Instructions pour pare-chocs en acier RAM
- Instructions de réglage
- Des questions sur l'installation ?
- Acheter l'éclairage RAM chez Ess K Customs
Vidéo d'installation
Outils requis
- Cliquet
- Douille de 8 mm
- Douille de 10 mm
- Clé Allen de 5/32"
- Tournevis cruciforme
- Outil de démontage de garniture
- Pince à bec effilé (pare-chocs en acier uniquement)
Instructions pour pare-chocs en plastique RAM
Étape 1 — Fixer le pod LED au support
Installez les écrous fournis dans le logement du pod, le nylon orienté vers l'intérieur. Fixez le support au pod à l'aide des vis et rondelles fournies dans la bonne orientation. Serrez de manière à ce que le pod maintienne sa position mais puisse toujours pivoter pour le réglage.
Étape 2 — Retirer la calandre
À l'aide d'un outil de démontage de garniture, retirez les quatre rivets poussoirs en plastique le long du panneau de recouvrement supérieur. Retirez les quatre boulons de 10 mm le long du haut de la calandre. Soulevez les deux languettes dans les coins inférieurs, puis tirez la calandre tout droit.
Étape 3 — Retirer le pare-chocs et les feux de brouillard d'origine
Retirez les deux boulons de 8 mm sur le revêtement intérieur du passage de roue. Retirez les deux fixations en plastique à l'aide d'un tournevis cruciforme et d'un outil de démontage de garniture. Éloignez le revêtement intérieur du passage de roue du pare-chocs, puis retirez la vis de montage du pare-chocs de 10 mm du passage de roue. Retirez les quatre boulons de 10 mm le long du bas du pare-chocs. Tirez le pare-chocs aux deux coins pour libérer les clips sous les phares, libérez les cinq languettes le long du haut, et tirez tout droit. Débranchez le faisceau de feux de brouillard d'usine, enfoncez les languettes des trois clips poussoirs et tirez la lampe tout droit.
Étape 4 — Installer le pod LED
Poussez le nouveau pod SS3 directement en place, en vous assurant que les trois clips poussoirs sont bien enclenchés. Branchez le SS3 dans le faisceau de feux de brouillard d'usine à l'aide de l'adaptateur de fil DT inclus. Testez le fonctionnement (si la lumière ne s'allume pas, retournez le connecteur de 180 degrés). Pour les pods rétroéclairés, connectez le fil de rétroéclairage à une source 12V fusionnée à l'aide des connecteurs rapides en T inclus. Répétez de l'autre côté, puis passez aux instructions de réglage avant de remonter.
Instructions pour pare-chocs en acier RAM
Étape 1 — Fixer le pod LED au support
Identique à l'étape 1 du pare-chocs en plastique ci-dessus.
Étape 2 — Accéder aux feux de brouillard d'origine
Retirez le boulon de 10 mm sur le revêtement intérieur du passage de roue et tirez-le doucement du pare-chocs.
Étape 3 — Retirer les feux de brouillard d'origine
Débranchez le faisceau de feux de brouillard d'origine et retirez les trois boulons de 10 mm qui maintiennent le support à l'arrière du pare-chocs. À l'aide d'une pince à bec effilé, débranchez le clip qui maintient le faisceau au support (ce clip sera réutilisé). Retirez l'ensemble de feux de brouillard d'origine et utilisez une pince pour retirer les clips poussoirs en plastique du support métallique.
Étape 4 — Installer le pod LED
Fixez le nouveau pod SS3 au support métallique d'origine, en vous assurant que les trois clips poussoirs sont bien enclenchés. Réinstallez l'ensemble pod et support sur le pare-chocs à l'aide des trois boulons d'origine de 10 mm. Rattachez le clip du faisceau au support, puis branchez-le à l'aide de l'adaptateur de fil DT inclus. Testez le fonctionnement. Pour les pods rétroéclairés, connectez le fil de rétroéclairage à une source 12V fusionnée. Répétez de l'autre côté.
Instructions de réglage
Étape 1 — Garez-vous à 7,6 mètres d'un mur sur une surface plane.
Étape 2 — Desserrez les boulons Allen de 5/32" sur chaque pod SS3 juste assez pour permettre le réglage.
Étape 3 — Mesurez la distance entre le sol et le centre du pod SS3 (hauteur de montage).
Étape 4 — Marquez la hauteur de montage sur le mur avec du ruban adhésif.
Étape 5 — Ajoutez une deuxième marque de ruban adhésif quatre pouces plus bas (ligne de coupure des feux de brouillard).
Étape 6 — Visez chaque pod SS3 de manière à ce que le haut du faisceau lumineux s'aligne avec la ligne de coupure.
Étape 7 — Serrez les boulons Allen. Ne serrez pas trop et n'utilisez pas d'outils électriques. Réinstallez le revêtement de passage de roue et remontez. L'installation est terminée.
Des questions sur l'installation ?
Si vous rencontrez des problèmes lors de l'installation, contactez Ess K Customs — en tant que revendeur agréé Diode Dynamics, nous sommes là pour vous aider.
Acheter l'éclairage RAM chez Ess K Customs
Vous recherchez des améliorations d'éclairage pour votre camion RAM ? En tant que revendeur agréé Diode Dynamics, Ess K Customs propose des produits authentiques avec une garantie complète du fabricant.
Parcourir les kits de feux de brouillard RAM chez Ess K Customs →
Ce guide d'installation s'applique aux références Diode Dynamics : DD6679, DD6680, DD6682, DD6683, DD6714, DD6715, DD7076, DD7077, DD7079, DD7080, DD7081, DD7082
